Comment convertir la dimension d’un raccord de plomberie ?

En plomberie, un pouce équivaut à exactement 25,4 millimètres, une conversion fondamentale pour garantir la fiabilité de vos installations.

Pourtant, une confusion entre les appellations historiques et les mesures réelles mène souvent à des erreurs de montage coûteuses. Nous allons ici préciser chaque dimension raccord plomberie pour sécuriser vos futurs travaux d'étanchéité.

1. Dimension raccord plomberie : pouces, millimètres et DN
2. Les tailles 12/17, 15/21 et 20/27 équipent les usages courants
3. Le diamètre extérieur du filetage permet d’identifier un raccord
4. Le diamètre ne suffit pas : filetage et tube doivent correspondre

Dimension raccord plomberie : pouces, millimètres et DN

Les raccords de plomberie se mesurent via le diamètre extérieur du filetage. Les standards 12/17 (3/8"), 15/21 (1/2") et 20/27 (3/4") dominent les installations domestiques françaises. Cette correspondance entre millimètres, pouces et Diamètre Nominal (DN) garantit l'étanchéité des circuits.

Pour maîtriser vos installations, il est impératif de comprendre la nomenclature spécifique utilisée par les professionnels du secteur.

Comprendre la nomenclature des diamètres en plomberie

Dans notre métier, nous jonglons quotidiennement entre les millimètres et les pouces. Le pouce (25,4 mm) est une unité historique héritée de la plomberie gaz. Aujourd'hui, les experts privilégient souvent le Diamètre Nominal pour plus de clarté.

En fait, le DN est une valeur de référence simplifiée. Il indique le diamètre intérieur théorique d'un composant. Pourtant, il ne correspond pas toujours à une mesure exacte prise au pied à coulisse sur le chantier.

Maîtriser ces équivalences est vital pour éviter des erreurs d'achat coûteuses. Un raccord inadapté rend tout montage étanche impossible. Voici les correspondances standards que vous rencontrerez sur vos installations sanitaires et de chauffage.

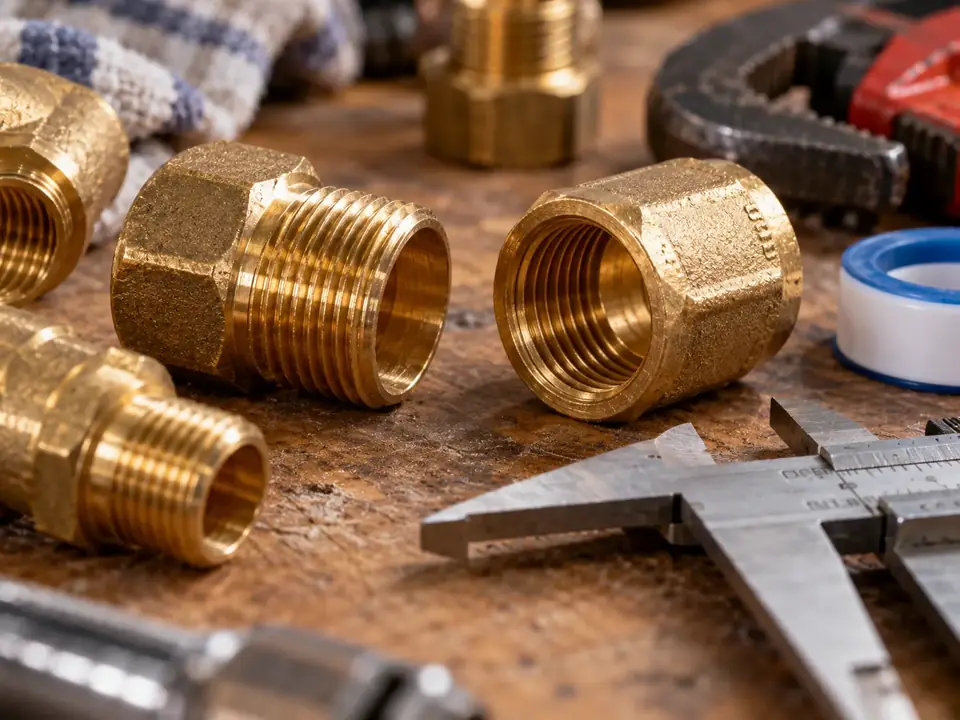

Identifier le type de filetage mâle ou femelle

L'assemblage repose sur le filetage mâle (extérieur) et le taraudage femelle (intérieur). Chez Brigardis Plomberie, nous considérons cette distinction comme le socle de toute intervention réussie. C'est la base de votre montage.

Pour mesurer un filetage femelle, vous devez prendre la mesure à l'intérieur du raccord. Cette étape est souvent perçue comme la plus délicate. Soyez précis pour garantir la compatibilité parfaite des pièces.

• Outils nécessaires : pied à coulisse et jauge de filetage.
• Méthode : mesure du diamètre sur les crêtes des filets.
• Vérification : contrôle visuel de la propreté et de l'état des spires.

Si vous avez le moindre doute sur vos mesures, n'hésitez pas à solliciter le meilleur service de plomberie générale. Nos techniciens assurent la fiabilité de vos réseaux avec une expertise reconnue.

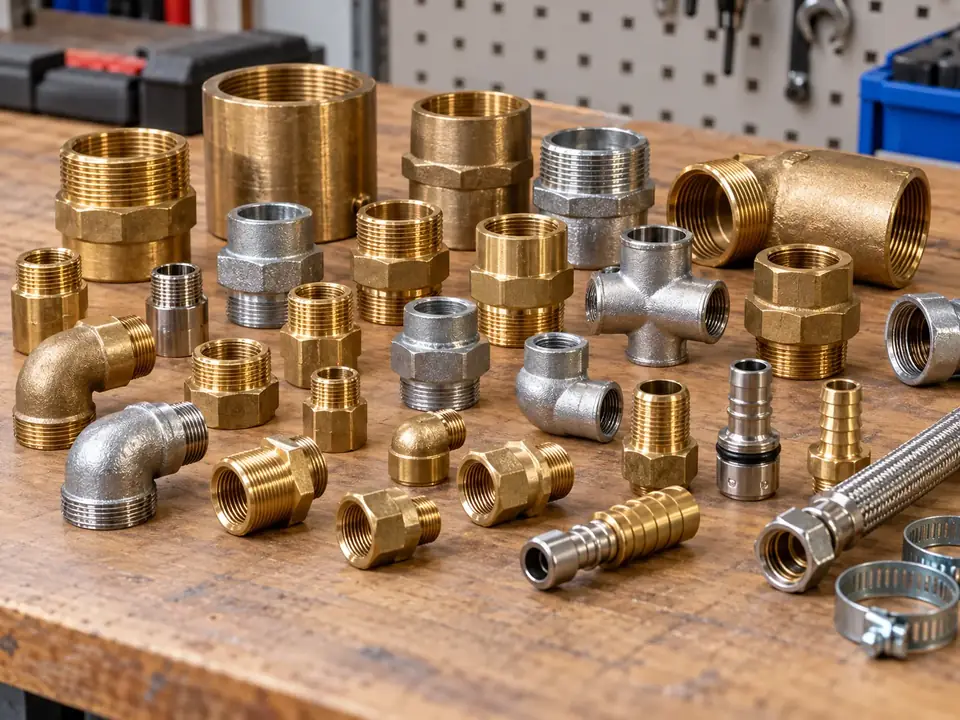

Les tailles 12/17, 15/21 et 20/27 équipent les usages courants

Mais au-delà de la théorie, ces chiffres correspondent à des équipements très précis de votre maison.

Le raccord 12/17 (3/8") pour les petits débits

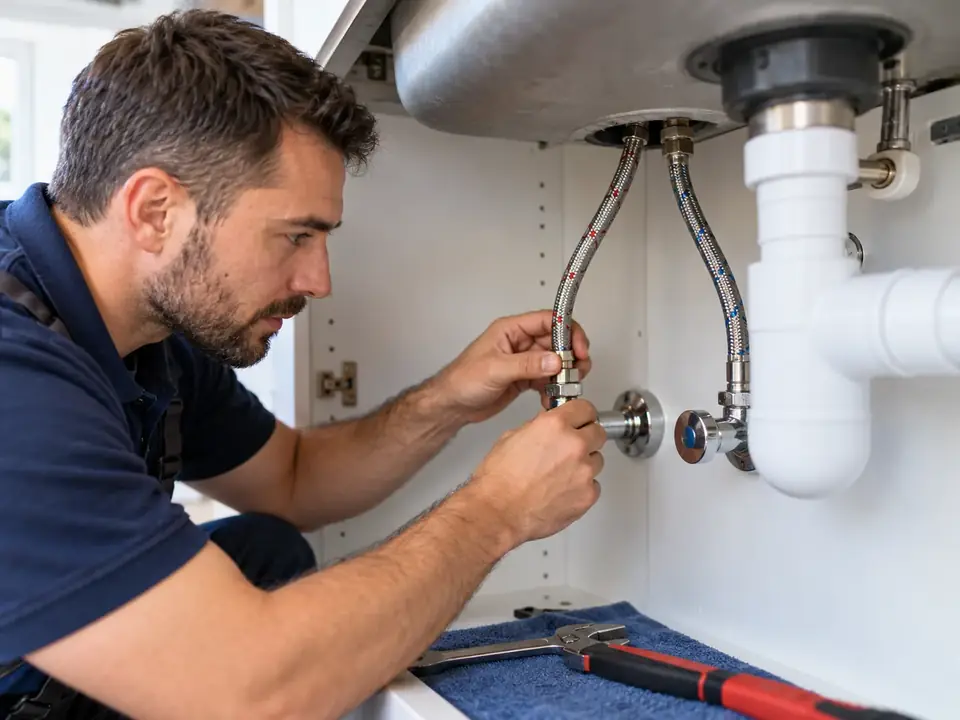

Le 12/17 s'impose comme le standard incontournable des robinets d'arrêt. Vous le trouverez systématiquement sous vos lavabos ou vos éviers de cuisine. C'est le format classique pour le raccordement des flexibles de robinetterie domestique.

Son diamètre extérieur mesure environ 17 mm. Cette dimension s'avère idéale pour alimenter vos WC. Bien que son débit soit limité, il reste largement suffisant pour ces usages spécifiques du quotidien.

Pour garantir la pérennité de votre installation de sanitaires, une identification précise est requise. En effet, chaque millimètre compte pour éviter les erreurs de montage lors de vos travaux.

L'utilisation de joints adaptés est une condition sine qua non pour cette taille. Un joint 3/8" est absolument indispensable pour assurer l'étanchéité. Ne tentez jamais de forcer un serrage si le joint est absent.

Sachez que Brigardis Plomberie peut intervenir pour réaliser ces changements délicats. Cette précision technique vous protège contre les risques de fuites futures dans vos pièces d'eau.

Les standards 15/21 et 20/27 pour le confort

Le 15/21, ou 1/2", est la véritable star de vos arrivées d'eau. Il équipe majoritairement les douches et les machines à laver. En fait, c'est le diamètre le plus polyvalent pour votre réseau intérieur.

Le 20/27 (3/4") gère quant à lui des débits plus importants. On le retrouve fréquemment sur les robinets de jardin extérieurs. Il sert également à alimenter efficacement les chauffe-eau de votre habitation.

Voici les usages principaux à retenir pour ces dimensions :

• Usages du 15/21 : douche, évier, arrivées d'eau standard.
• Usages du 20/27 : arrosage, cumulus, départ de collecteur principal.

Pour vos dépannages en plomberie, appelez nous ! Nous maîtrisons ces correspondances pour rétablir votre installation rapidement et avec des pièces parfaitement conformes aux normes actuelles.

Gardez à l'esprit que ces dimensions sont critiques pour la pression hydraulique. Un diamètre trop petit réduit drastiquement votre confort quotidien. Le choix du bon raccord assure un débit constant.

Le diamètre extérieur du filetage permet d’identifier un raccord

Bref, pour ne pas se tromper en magasin, il faut savoir mesurer concrètement ces pièces et maîtriser la dimension raccord plomberie adaptée à votre réseau.

La méthode de mesure au pied à coulisse

Prenez votre pied à coulisse pour une mesure fiable. Mesurez le sommet des filets sur un raccord mâle. Notez la valeur exacte en millimètres.

Pour un raccord femelle, mesurez le fond du filetage intérieur. La valeur sera légèrement inférieure à l'équivalent mâle. C'est normal pour permettre le vissage.

Comparez votre résultat avec les tableaux de correspondance. Une mesure de 20,9 mm correspond à un 15/21. Ne cherchez pas le millimètre pile.

Vous devez vérifier la protection juridique de vos travaux pour assurer la conformité de chaque installation effectuée chez vous.

En cas de doute, emportez l'ancienne pièce. C'est la méthode la plus sûre pour comparer.

Différencier le diamètre du tube et du raccord

Attention à ne pas confondre le tuyau et son raccord. Un tube en cuivre de 14 mm n'utilise pas forcément un raccord de 14. Les appellations diffèrent.

Le diamètre extérieur du tube détermine la bague de serrage. Le filetage du raccord détermine la connexion au reste du réseau. Ce sont deux mondes.

• Diamètre du tube (ex: 12, 14, 16 mm)
• Diamètre du filetage (ex: 3/8", 1/2")
• Matériaux compatibles (cuivre, PER, multicouche)

Une bonne préparation facilite grandement l' installation de votre système de chauffage en évitant les erreurs de compatibilité matérielle.

Un professionnel de chez Brigardis Plomberie saura faire cette distinction immédiatement. Cela évite les allers-retours inutiles.

Le diamètre ne suffit pas : filetage et tube doivent correspondre

Pourtant, même avec le bon diamètre, un autre piège vous guette : le type de pas.

Les filetages BSP et NPT ne s’assemblent pas

Le standard européen est le BSP. Le NPT est américain et conique. Ils semblent identiques mais ne sont pas compatibles.

Forcer le vissage détruira les filets. L'étanchéité sera alors impossible à obtenir. Vérifiez toujours la provenance de vos équipements importés.

En France, le BSP cylindrique (Gaz) est la norme. C'est ce que vous trouverez partout.

Utilisez Brigardis Plomberie pour vos installations complexes. Ils maîtrisent ces subtilités techniques.

Le pas confirme la dimension mesurée

Le pas de vis correspond à la distance entre deux filets. En plomberie standard, il est constant pour chaque diamètre. C'est une sécurité supplémentaire.

Si le raccord résiste après deux tours, le pas diffère. Ne forcez surtout pas avec une clé. Le filetage doit être fluide.

Nettoyez bien les filets avant de mesurer. La rouille ou le calcaire faussent les données.

Nous vous invitons à demander un devis de plomberie pour sécuriser vos travaux.

Sources

Les données techniques proviennent des normes ISO 228-1. Elles régissent les filetages de tuyauterie en Europe. Ces références sont mondiales et fiables.

Consultez les catalogues fabricants pour les tolérances exactes. Les dimensions peuvent varier de quelques dixièmes. C'est le standard industriel admis.

Les guides de Brigardis Plomberie s'appuient sur ces règles. La rigueur assure la longévité.

Vous pouvez consulter nos réalisations pour voir des exemples.

Maîtriser la correspondance entre pouces, millimètres et diamètre nominal garantit l'étanchéité et le débit de vos installations. Munissez-vous d'un pied à coulisse pour vérifier chaque dimension raccord plomberie avant tout achat. Une mesure précise aujourd'hui vous épargne des fuites coûteuses et assure la pérennité de votre confort sanitaire.
